Globale overholdelseskrav for tilpasning av kontaktdeler på strømkabler til datamaskiner

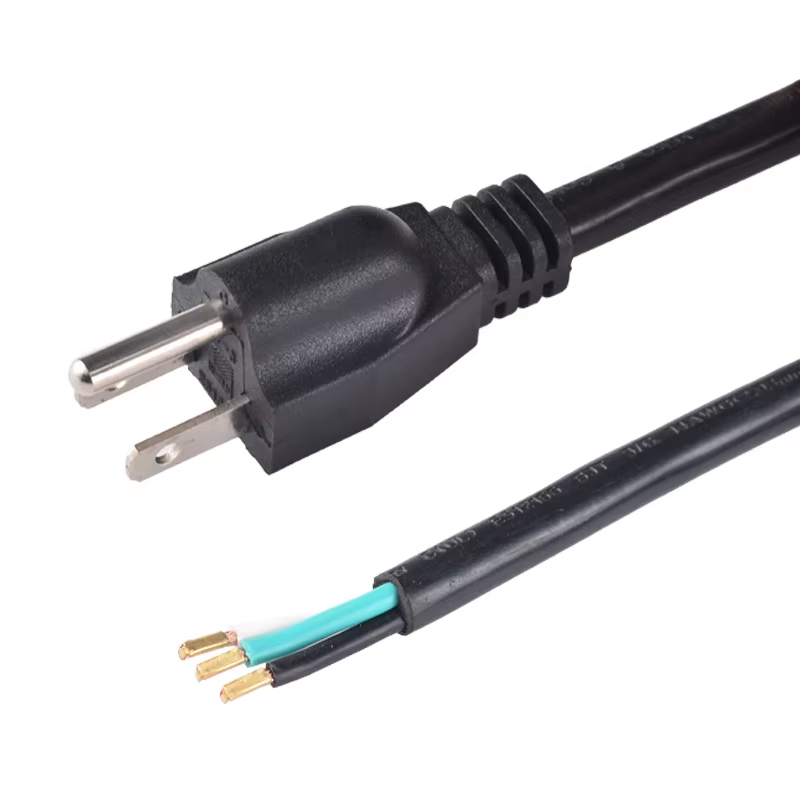

Hvorfor krever regionale stikkontaktstandarder (britisk Type G, amerikansk NEMA 5-15, europeisk CEE 7) tilpasset kontaktdelkonstruksjon
På grunn av regionale standarder for elektriske stikkontakter, som for eksempel britisk Type G-standard med tre rektangulære pinner, NEMA 5-15-standarden i Nord-Amerika med to flate blader og en jordpinne samt CEE 7-stikkontaktstandardene i Europa med to pinner og sideplasserte jordklemmer, finnes det tydelige avvik i utformingen av støpsler når det gjelder elektrisk sikkerhet og pålitelighet. Å utforme én enkelt støpsel som passer alle disse stikkontaktene ville innebära en sikkerhetsrisiko knyttet til gnistdannelse og overoppheting, samt en pålitelighetsrisiko på grunn av manglende sikker elektrisk kontakt. Dette avviket er årsaken til at all IT-hardware som selges globalt produseres med utskiftbare støpselhoder eller med forhåndskonstruerte kabler som er tilpasset ulike markeder, for å sikre overholdelse av sikkerhetskravene og for å sikre at kundene kan bruke enhetene umiddelbart etter tilkobling uten risiko for skade som følge av elektrisk svikt.
Hvordan IEC 60320 (C13/C14/C19) og lokale støpselstandarder påvirker utformingen av strømkabler til datamaskiner
Strømledninger til datamaskiner oppfyller behovet for en globalt kompatibel og lokalt etterlevelseskonform strømtilkobling. IEC 60320-standarden, som omfatter enheter for server- og arbeidsstasjonsforbindelser (C13, C14 og C19), er en global standard og gjelder for strømledninger i all IT-hardware. Endringen i overensstemmelse med den lokale støpselstandarden er enten britisk BS 1363, amerikansk ANSI/NEMA WD-6 eller en støpselstandard i henhold til EN 50075 (Schuko) for Europa. De lokale overensstemmelsesstandardene varierer med enden av strømledningen, mens den sentrale delen av strømledningen fortsatt følger en global standard. Utformingen for ulike markedsoverensstemmelsesstandarder gir produsenter og opprinnelige utstyrsleverandører (OEM-er) en garanti for å kunne fokusere på én strømledningsutforming uten risiko for manglende overensstemmelse med lokale ledningsstandarder.
Tekniske begrensninger og muligheter når det gjelder tilpassing av støpselformer for datamaskinstrømledninger
Virkningsområdet til utskiftbare versus formstøpte stikkontakter på produksjonsfleksibilitet og sikkerhetsgodkjenning
Effekten av stikkontakttype på tilpassbarhet, godkjenningsvarighet og motstandsevne mot værforhold er tydelig når man sammenligner formstøpte og utskiftbare stikkontakter. Formstøpte stikkontakter, som er permanent sammefuset under produksjonsprosessen, gir utmerket motstand mot mekanisk påkjenning og fuktighet (opp til IP54+-klasser), og godkjenningen går raskere siden hele monteringen godkjennes som én enhet. Utskiftbare stikkontakter, som er i samsvar med IEC 60320-standarden, gir fleksibilitet til å endre stikkontakttypen etter produksjonen (f.eks. fra G-type til en EU Schuko-stikkontakt), noe som gjør dem optimale for dynamiske endringer i distribusjonen. Den modulære konstruksjonen betyr imidlertid at hver enkelt komponent må testes, og beholten sammenhengsintegritet verifiseres gjennom spenningsprøving (UL 817).
Tilpasning av stikkontakter kan ikke gå ut over elektrisk ytelse eller medføre tap av sikkerhetsfunksjoner, blant annet:
Nåværende strømrating: I kontormiljøer er den nødvendige ratingen 10 A, mens ratingen for dataentre er satt til 15 A eller høyere, noe som krever bruk av ledere med minst 16 AWG-størrelse for å unngå termisk belastning.
Jordforbindelsesintegritet: For trepolig utforming må jordledere i grønn/gul farge beskyttes under hele formings- og bøyeprinsessen. Klemming, knekking eller bøyning er i strid med IEC 61000-4-5s krav til overspenningsimmunitet.
Pålitelighet ved tilkobling: Krimpkontakter må forbli pålitelige etter 5 000+ innkoblingscykler (i henhold til IEC 60320-1) med lavmotstand ledeevne. For industrielle applikasjoner eller miljøer med mye vibrasjon er laserloddete tilkoblinger ideelle og gir holdbare, stabile og langsiktige kontakter.
Utenfor støpselens form: Integrerte tilpasninger for datamaskinkabler
For produsenter: Lengde, ulike mantelmaterialer samt kontaktoptioner (C13, C14, C19, C5).
Behovene til dagens infrastruktur krever kabellengder i multipler av 1,8 m og 3 m. Kabler på 1,8 m anbefales for servere i en serverstativ (og bidrar til bedre luftstrøm og kabelhåndtering), mens kabler på 3 m hjelper til å redusere trekkbelastning på arbeidsstasjoner som får strøm fra veggen. Kabeldraktmaterialer velges ut fra det spesifikke bruksområdet. For bruk i typiske kontormiljøer leverer vi drakter av flammehemmende PVC som oppfyller UL 94 V-2. For bruk i servermiljøer eller andre mer kravstillende miljøer leverer vi drakter laget av et mer fleksibelt materiale som motstår både bøyning og kjemikalier (TPE), samt drakter av polyester (PUR) som tåler nesten alt, inkludert slitasje, olje og ekstreme temperaturer (opp til 40 °C) og kaldt (ned til –105 °C). Forskjellige kontakter hjelper til å dekke ulike belastningsprofiler. Kontakter C13 og C14 er egnet for enheter med en strømbelastning på under 10 A. Kontakter C19 og C20 brukes i høytytettskaps-server-/UPS-systemer med belastningsprofiler på næsten 16 A, mens C5-kontakter brukes for mer kompakte, bærbare enheter og AV-systemer. For å hjelpe OEM-er med å forbedre bruksvennligheten kan vi fargekode kabeldrakten og levere formstøpte strekkbeskyttelser.
Globalisering av spennings- og frekvensvariasjon for datacentre og IT-utstyr
Dagens strømkabler til datamaskiner er designet for universell konstruksjon og kan motta vekselstrøm på 100–240 V ved 50 eller 60 Hz, og de kan enkelt installeres i hvilket som helst datacenter eller bedriftsnettverk. Dobbel isolasjon holder lekkasjestrømmen under 0,25 mA i henhold til IEC 60950-1 og IEC 62368-1. Dette er kritiske egenskaper for sikkerheten til operatører og spesielt for medisinske applikasjoner. Leiderne (16–18 AWG) er designet for å holde spenningsfallet på et minimum. Spenningen skal opprettholdes på minst 95 % av nominell spenning over en lederlengde på 15 fot, selv ved full belastning. Miljøer som utsettes for elektromagnetisk interferens (EMI) kan bruke foliebeskyttelse, som gir støyundertrykkelse, og vevet beskyttelse, som gir høy og fleksibel dekningsgrad. 90°-vinklede kontakter reduserer bakre frihøyde med opptil 40 %. Tilpasninger for spesialiserte klimaforhold kan oppnås ved å bruke hydrofobe mantelmateriale for tropiske klima og fleksible polymerer for kalde klima, som beholder fleksibiliteten også ved temperaturer så lave som −60 °C.
OFTOSTILTE SPØRSMÅL
Hvorfor tilpasses støpselens form på datamaskinkabler?
En tilpasset støpselform bidrar til å sikre at kontakter ikke blir varme, at strømforsyningen eller tilkoblingen ikke reduseres i kvalitet og at strømforsyningen eller tilkoblingen ikke brytes.
Hva er hovedegenskapen ved en formstøpt mot en avtagbar støpsel?
Avtagbare støpsler har vanligvis ikke like god fuktbestandighet og krever en lengre vurdering av hver enkelt komponent sammenlignet med formstøpte støpsler, som vanligtvis er fuktbestandige og holdbare.
Hva er de viktigste egenskapene ved design av datamaskinkabler?
Viktige egenskaper inkluderer blant annet muligheten til å tilpasse lengder, mulighet for skjæring uten lodding, overholdelse av krav samt sikkerhet for de angitte områdene.
Hva er de globale driftsstandardene for datamaskinkabler?
Datamaskinkabler kan designes for å være fleksible og godta spenninger fra 100 til 240 V AC og frekvenser på 50 eller 60 Hz, og inneholder dobbeltisolering for sikkerhet og beskyttelse samt fleksible materialer for de angitte klimaforholdene.
