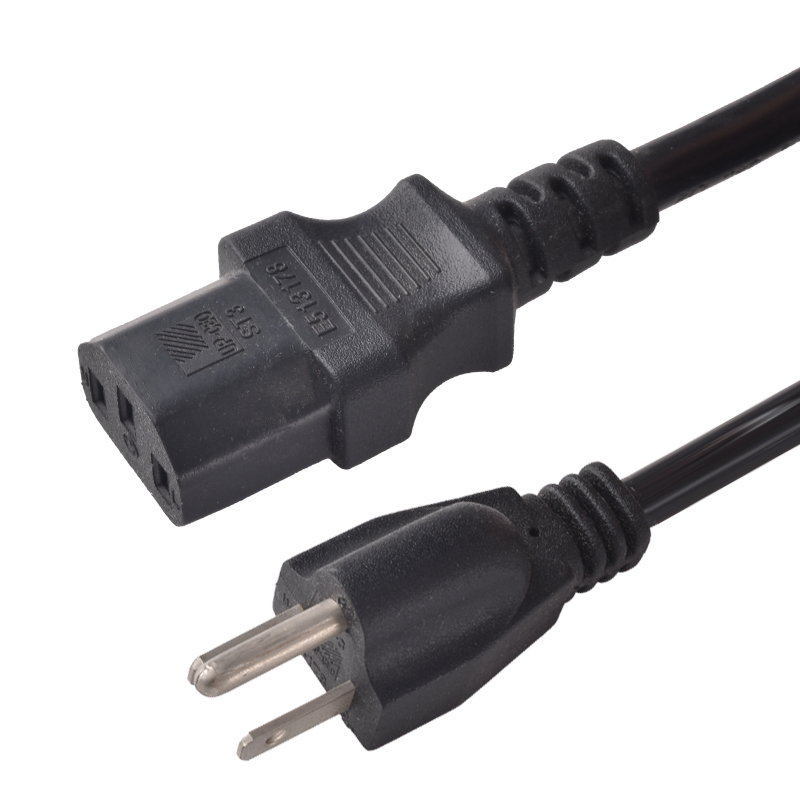

אילו עומסים תומכת כבל ההרחבה הממוצע של טיאנטאי?

הטעות של 50 רגל שגרמה לנזק ציוד בשווי 4,800 דולר

מנהל מפעל באוהיו חיבר מסור שולחן של 15 אמפר למקלחת חשמל באורך 100 רגל בקוטר 14 AWG. המסורת פעלה כראוי למספר חיתוכים ראשונים — ואז המנוע החל לעבוד קשה, המקלחת התחילה להרגיש חמה, ובתוך שעה המנוע נשרף. החשמלאי זיהה את הסיבה: ירידת מתח בכלי הייתה כמעט 8% — הרבה מעל הגבול המומלץ של 3% על פי NEC. המקלחת בקוטר 14 AWG, אשר מעוצבת לשימוש בטוח של 15 אמפר לאורך 25 רגל, הצליחה לספק רק 10 אמפר באופן בטוח לאורך 100 רגל. המסורת דרשה 15 אמפר. המפעל החליף את המקלחת במקלחת חדשה בקוטר 10 AWG ואורך 100 רגל, והמסורת פועלת ללא תקלות כבר ארבע שנים. עלות התיקון: 4,800 דולר. עלות המקלחת הנכונה: 180 דולר.

התסריט הזה נפוץ יותר מאשר מרבית מנהלי המתקנים מוכנים להודות. במשך ששת השנים האחרונות, ייעצים חשמליים לתעשייה ציינו כי בחירת כבל הארכה לא נכונה — שימוש בגודל חוט נכון לאורך לא נכון — היא אחת הסיבות המובילות לשריפת מנועים, חימום יתר ונזק לציוד. הבנת חוקי ה-AWG והגבלות האורך אינה עוסקת רק בגודל החוט; היא עוסקת ביישום כללים של הפחתת עוצמת הזרם לפי התקן הלאומי לחשמל (NEC) כדי להבטיח אספקת חשמל בטוחה ואמינה בסביבות קשות.

למה 10 AWG ו-12 AWG הם הסטנדרט ליישומים כבדים

כבלים כבדים לאספקת חשמל מסתמכים על מדד ה-AWG כדי להעביר זרם חשמלי בבטחה — מספרים נמוכים יותר של AWG מצביעים על מוליכים עבים יותר ועל עוצמת זרם גבוהה יותר. ליישומים כבדים, 10 AWG ו-12 AWG הפכו לסטנדרט התעשייתי.

כבל בגודל 10 AWG מטפל באופן אמין בעד 30 אמפרים ברציפות, מה שהופך אותו לאידיאלי לציוד בעל הספק גבוה כמו מכונות ריתוך ומסורות גדולות. כבל בגודל 12 AWG תומך בעד 20 אמפרים — מספיק עבור רוב כלי החשמל והמכונות בדרישות בינוניות. גדלים אלו מפחיתים את החימום המיותר ואת נפיחת המתח, ומבטיחים גם ביצועים וגם בטיחות. שימוש בכבל דק יותר (למשל, 14 AWG או גודל גבוה יותר) במכשירים בעלי עומס גבוה עלול לגרום לשבירת הבודד, לסיכונים של דליפת אש ולנזק לציוד. NEC מספקת הנחיות מוסמכת לזרם המרבי המותר בהתאם לגודל מוליך ודירוג טמפרטורת הבודד — למשל, מוליך נחושת בגודל 10 AWG עם בודד שמתאים לטמפרטורה של 90°‏C מדורג ב-40 אמפרים באוויר חופשי — אך יש לקבוע ירידה בזרם המרבי במקרה של כבלים מקובצים או באורכים ארוכים.

ההשפעה הקריטית של אורך הכבל — נפיחת מתח וגבולות זרם בטוחים

אורך החבל משפיע ישירות על היכולת לטעון, בכך שמעלה את ההתנגדות – ולכן את נפיחת המתח – ככל שהמרחק גדל. חבלים ארוכים יותר ממירים כמות גדולה יותר של אנרגיה חשמלית לחום, מה שמפחית את המתח המסופק לכלי. זה עלול לגרום למתח מיותר על המנוע, יעילות נמוכה יותר או כישלון מוקדם. כדי לשמור על תפעול בטוח, חבלים ארוכים דורשים חוט עבה יותר.

ה-NEC ממליץ על נפיחת מתח מקסימלית של 3% במעגלי משנה; חציית סף זה בחבל המשך יוצרת סיכונים בתפעול ובבטיחות. בפועל, אם האורך הכולל עולה על 100 רגל, לעתים קרובות יש להחליף לחבל 10 AWG כדי לשמור על זרם ובטיחות תרמית. תמיד יש לבדוק את דירוג הזרם המרבי של החבל באורך הרצוי – לא רק את גודל החוט – ולא לעבור את הגבול הזה.

גורמים להורדת דירוג – טמפרטורה, חבישה ומחזור עבודה

היכולת להטעין בבטחה תלויה ביותר מאשר רק בקוטר החוט. NEC מספק מסגרת מפורטת להפחתת הזרם כדי לשקף את תנאי הפעלה במציאות – יישום של גורמים אלו מונע חימום יתר ומבטיח אמינות ארוכת טווח.

טמפרטורה: טמפרטורות סביבה גבוהות מ-86°F (30°C) מפחיתות את היכולת המרבית להוביל זרם בבטחה. בטמפרטורה של 104°F (40°C), כבל 12 AWG דורש מכפיל של 0.82 – מה שמביא להפחתת היכולת השימושית שלו מ-20 אמפר ל-16.4 אמפר.

איחוד: ליפוף או קיבוץ של מספר כבלים מפריע לפליטת החום. טבלה 310.15(B)(3)(a) של NEC מציבה גורם ירידה של 0.8 עבור שלושה מוליכים נושאֵי זרם בצרור — מה שמפחית עוד יותר את היכולת ל-13.1 אמפר.

מחזור עבודה: עבור עומסים רציפים (פעולה מעל 3 שעות), יש ליישם את כלל ה-80% של NEC: ניתן להשתמש רק ב-80% מהיכולת המופחתת. לכן, 13.1 אמפר הופכים למקסימום של 10.5 אמפר עבור עומס רציף.

השיטה הזו משקפת כיצד משתנים סביבתיים ומשתנים הקשורים לשימוש מתווספים זה על זה — והופכים כבל נומינלי של 20 אמפר לפתרון של 10.5 אמפר בתנאים ריאליים.

ביצועי כבל ההארכה hạng עליון של Tiantai – דירוגי המודלים ואימות הנדסי

כבלים להארכה hạng עליון של Tiantai מעוצבים כדי לספק ביצועים מאומתים לאורך כל טווח האורכים, כאשר כל מודל מאומת באופן עצמאי מול טבלאות הזרם המקסימלי של NEC וחישובי נפילה במתח.

מודלים בגודל 10 AWG (25 רגל–100 רגל): מאומת עומס רציף של 30 אמפר
הכבלים של טיאנטאי בקוטר 10 AWG מעוצבים כדי לספק עומס יציב של 30 אמפר באופן רציף בתנאי סביבה סטנדרטיים (עד 30° צלזיוס / 86° פרנהייט). למרות ש־NEC מדרגת נחושת בקוטר 10 AWG כמתאימה לעומס רציף של 30 אמפר עם בידוד של 60° צלזיוס, בדיקות שדה מאשרות ביצועים עקביים בכל הטווח של 25–100 רגל — וירידת המתח נשארת מתחת ל־3% במעגל של 120 וולט אפילו באורך המקסימלי. הכבלים מצוידים בקליפת מגן עמידה נגד שמן, לחות וקרינה فوق סגולה, וכן במוליכים יצוקים של 30 אמפר המיועדים לשימוש בטוח ואורכי-טווח. אימות באמצעות צילום תרמי מראה שהעלייה בחום נותרת בתוך גבולות בטוחים במהלך פעילות רציפה של 30 אמפר.

מודלים בקוטר 12 AWG (25 רגל–50 רגל): קיבולת אמפרית אמינה של 20 אמפר
המודלים של טיאנטאי בקוטר 12 AWG מספקים עוצמת זרם אמינה של 20 אמפר — בהתאמה מדויקת לדרישת ה־NEC של 20 אמפר לקוטר נחושת 12 AWG, ומאופטמים לсовместимות עם מערכות זרם משנית סטנדרטיות של 20 אמפר. אורכי הכבלים של 25 רגל ו־50 רגל מודרגים כך שהנפילה במתח תהיה תחת 3% בטעינה מלאה, מה שמשמר את מומנט המנוע, את היעילות ואת משך החיים שלו. בידוד תרמופלסטי ברמה גבוהה מתנגד לשחיקה ולרטיבות, בעוד שקעונים מודלים בסגנון T‑slot מבטיחים חיבורים יציבים ותואמים לתקנות.

חישוב קיבולת עומס בטוחה — תהליך מעשי מבוסס על ה־NEC

התחל מקיבולת האמפר הבסיסית של הכבל (למשל, 30 אמפר עבור 10 AWG, 20 אמפר עבור 12 AWG), ולאחר מכן התאם באופן סדרתי:

1. קבע את קיבולת האמפר הבסיסית על פי טבלה 400.5(A) של ה־NEC, בהתאם לקוטר ולסוג הבידוד.

2. החל תיקון טמפרטורה באמצעות טבלה 310.15(B)(2)(a) של ה־NEC, אם הטמפרטורה הסביבתית עולה על 86°F.

3. החל תיקון קיבוץ באמצעות טבלה 310.15(B)(3)(a) של ה־NEC, אם כבלים נמצאים בקבוצה.

4. החל גורם עומס רציף (80%) אם הפעולה עולה על 3 שעות.

5. אמת נפילה במתח נשארת מתחת ל-3% בטעינה המחושבת עבור האורך הספציפי שלך.

הנחיות לבטיחות, לאישור ולשימוש במציאות

כבלים ניידים עמידים בטוחים רק במידה ומשתמשים בהם כראוי. לפי ESFI, כבלים ניידים גורמים לכ-3,300 שרפות בבתים מדי שנה — מספר המדגיש את חשיבות השימוש המודע והמתאים לקוד.
