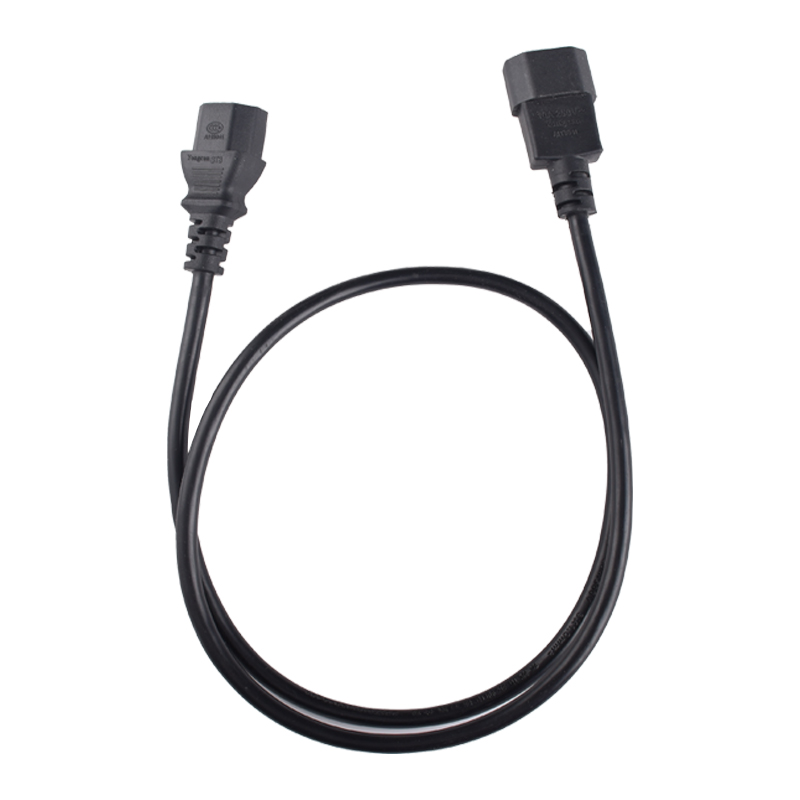

האם ניתן להתאים כבל חשמל מסוג C13 של Tiantai למדידות חוט שונות?

התאמה לתקן IEC 60320-1 וטווח המדידות הסטנדרטי לכבל חשמל מסוג C13

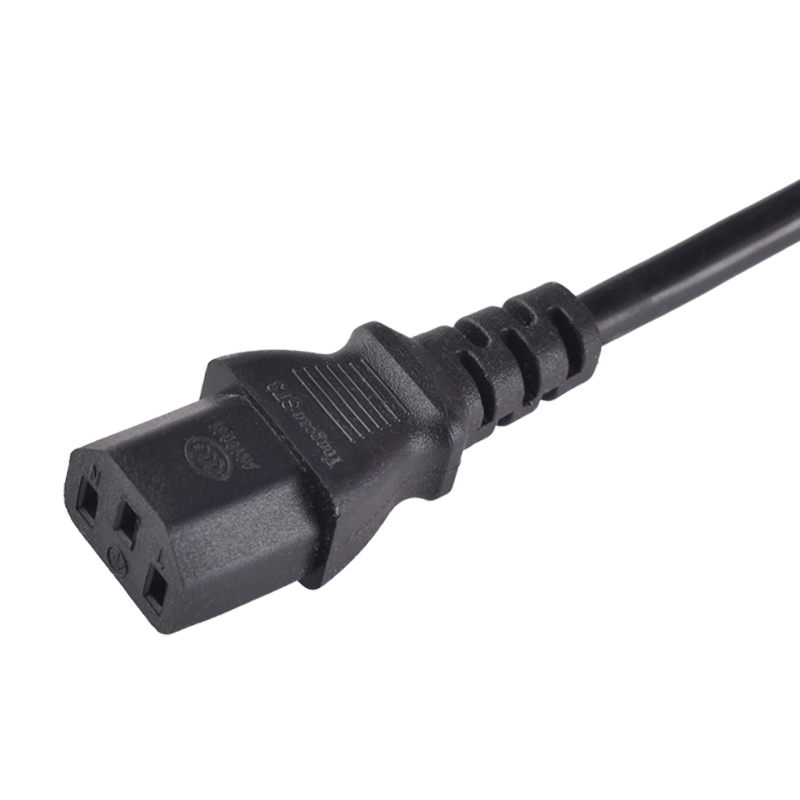

תקן ה-IEC 60320-1 מגדיר את הממדים הפיזיים של חיבור ה-C13 ואת דרגת החום המקסימלית שלו עד 70 מעלות צלזיוס, אך אינו מציין עובי חוט נדרש. במקום זאת, תקנות הבטיחות קובעות את גודל מוליך החשמל: תקן ה-UL 817 דורשת מינימום של 18 AWG או 0.75 מילימטר ריבועי עבור כבלים חשמליים מסוג C13 בעלי זרם נומינלי של 10 אמפר בצפון אמריקה. עם זאת, רוב יצרניות הכבלים בוחרות כברירת מחדל בחוט בגודל 16 AWG או 1.0 מילימטר ריבועי כסטנדרט פורמלי – מה שמביא לשיפור בפיזור החום, בעמידות מכנית ובשולי הבטיחות נגד נפילת מתח בתנאי שימוש אמיתיים. אם כי כבל 18 AWG עשוי לקיים את דרישה של 10 אמפר במבחנים באוויר פתוח, היכולת האפקטיבית שלו לזרם יורדת באופן משמעותי כאשר הוא מקושר יחד עם כבלים אחרים או משמש בסביבות חמות וצמודות, כגון מדפים לשרתים. לעומת זאת, כבל 16 AWG שומר על שולי בטיחות תרמיים ותומך בתפעול יציב בסביבות טכנולוגיות מידע טיפוסיות, כולל שרתים, מתגים ויחידות התפלגות חשמל, תוך שמירה על תאימות מלאה לתקנות הבטיחות הבינלאומיות.

למ deployments דרמטיים, כגון ריצות כבלים מורחבות, תצורות מדפים בצפיפות גבוהה או טמפרטורות סביבה גבוהות, זמינים כבלי חשמל מותאמים מסוג C13 בגודלים החל מ-14 AWG או 2.0 מילימטר רבוע ועד ל-18 AWG. אף על פי שמחבר ה-C13 נקבע לזרם של 10 אמפרים, או עד 15 אמפרים בחלק מהתצורות של 125 וולט, מוליכים עבים יותר מפחיתים את ההתנגדות, מגבילים את החימום ושפרים את האמינות לאורך זמן. הטבלה להלן משווה את התכונות החשמליות העיקריות בטווח המותאם הנפוץ:

כבל כוח מסוג C13 באורך 50 רגל או 15 מטר בקוטר 14 AWG מביא לירידת מתח נמוכה מ-2%, בתוך טווח הסובלות של פלוס/מינוס 5% המומלץ על ידי מועצת התעשייה לטכנולוגיית מידע עבור ציוד אלקטרוני רגיש — עובדה קריטית בעת הפעלת שרתים בעלי צפיפות גבוהה או יחידות הפצת כוח באזורים חמים. אפשרויות מותאמות כוללות גם מוליכים מסוג 14 AWG עם בידוד עמיד ל-105 מעלות צלזיוס, אשר עומדים בדרישות הסטנדרט UL 62 ליישומים בסביבה חמה. גמישות זו בקוטר המוליך מאפשרת לעוצבי מערכות להתאים כל כבל כוח מסוג C13 באופן מדויק לצורכי החשמל, החום והשטח שלו.

מציאות הירידה: מדוע כבל כוח מסוג C13 בקוטר 16 AWG עלול לא לתמוך בהספק מתמשך של 10 אמפר בתנאי סגירה או בטמפרטורות גבוהות

בעוד שטבלת הקוד החשמלי הלאומי 310.16 מציינת תיל נחושת בגודל 16 AWG עם בידוד של 60 מעלות צלזיוס בעוצמה של 10 אמפר בתנאי אוויר חופשי אידיאליים, ההתקנה בעולם האמיתי מפחיתה קיצוני את העוצמה המותרת לשימוש. בסביבות מרכז נתונים צפופות, שבהן הכבלים מקובצים וטמפרטורת הסביבה מגיעה ל-40 מעלות צלזיוס, השפעת הפחיתות המשולבת היא משמעותית. טמפרטורת סביבה של 40 מעלות מציבה גורם תיקון של 0.91; הוספת גורם קיבוץ של 0.80 עבור 4–6 מוליכים מורידה את הדירוג האפקטיבי ל-7.3 אמפר בלבד, פחות מהדירוג של חיבור C13 שמתוכנן ל-10 אמפר. אי התאמה זו עלולה לגרום לחימום ממושך של המוליך, פגיעה בבידוד ותקלה מוקדמת. לפיכך, גם אם 16 AWG נמצא בשימוש נרחב, הוא אינו מסוגל לתמוך באופן אמין בעוצמה של 10 אמפר ללא הרף במצבים סגורים, בטמפרטורות גבוהות או כאשר הכבלים מקובצים, מבלי לפגוע בטיחות או באורך חיים.

נפילה במתח הופכת קריטית ככל שאורך כבל הכוח מסוג C13 גדל. כאשר משתמשים בכבל נחושת בגודל 16 AWG, שמתנגדותו היא כ-4.02 אוהם ל-1000 רגל, נפילה במתח של כ-4.0 וולט (או 3.3 אחוז) מתרחשת לאורך ריצה של 50 רגל בהולכת זרם של 10 אמפר במתח של 120 וולט — מה שמעביר את המומלץ על ידי קוד החשמל הלאומי (NEC) של 3 אחוזים עבור מעגלי ענף. לאורך ריצה של 100 רגל, הנפילה מגיעה ל-8.0 וולט (או 6.7 אחוז), מה שעלול לגרום לאי־יציבות או לכיבוי של ציוד טכנולוגי רגיש. החלפה לכבל בגודל 14 AWG, שמתנגדותו היא כ-2.53 אוהם ל-1000 רגל, מקטינה את הנפילה לאורך הריצה של 50 רגל ל-2.5 וולט (או 2.1 אחוז), ובכך משחזרת את ההתאמה לקוד והעמידות. במקרה של ריצות באורך העולה על 25 רגל, או כאשר הציוד פועל קרוב לגבול הספק שלו, מומלץ בחום להשתמש בכבל 14 AWG; במקרים קיצוניים, ייתכן שיהיה צורך בכבל 12 AWG. המעצבים חייבים לבצע חישובי נפילה במתח בשלב מוקדם של תיאור הטכני כדי להבטיח ספק כוח יציב והתאם לקוד.

דרישות אישור UL, CE ו-CCC לגדלים לא סטנדרטיים של כבלים לחיבור מסוג IEC 60320 C13

מONTאży כבלים חשמליים מותאמים אישית מסוג C13 חייבים לעמוד במערכות אישור אזוריות שונות: מעבדת היבוארים (UL) בצפון אמריקה, סימון CE באירופה ורישיון אישור חובה סיני (CCC) בסין. למרות שתקן ה-IEC 60320-1 מגביל את מחבר ה-C13 לזרם של עד 10 אמפר, תקן ה-UL 60320-1 מאפשר אישור של 15 אמפר אם המontaž כולל מוליכים בגודל מספיק, כגון 14 AWG, ועובר בבדיקות עליית טמפרטורה תחת עומס מלא. סימון CE דורש התאמה להנחיית המתח הנמוך, להנחיית EMC ולתקנים ספציפיים לכבלים, כגון EN 50525 לביצועי הבידוד. אישור ה-CCC לפי התקן GB 2099.1 דורשת בדיקת התנגדות דיאלקטרית במתח של 1,500 וולט זרם חילופי ובידוד תרמי מחמיר. גודלים לא סטנדרטיים דורשים ראיות תומכות נוספות: דוחות בדיקות מעבדה שניתן לעקוב אחריהן, הכוללים בדיקות עליית טמפרטורה, מודלים לחישוב נפילת מתח, התאמה לדיקות נגד להבה של מעטפת הכבל, כגון UL VW-1 או EN 60332-1, ואישורים חומריים – כל אלה חיוניים להוכחת ההתאמה ולשמירה על שולי בטיחות.

בחירת קוטר החוט האופטימלי מאוזנת בין ביטחון, ביצועים והתאמה לתקנות. חיבור הסטנדרטי C13 מעוצב לשימוש עד 10 אמפרים, אך היכולת הממשית להעביר זרם תלויה בגודל מוליך, באורך, באופן הקישור ובתנאי הסביבה. השתמשו בהנחיות הבאות כדי להתאים את קוטר החוט ליישום:

בעת ריתוך כבלים דרך חבילות צפופות, מנהלי כבלים אנכיים או סביבות של איזור חם, יש לשים דגש על מספרי AWG נמוכים יותר כדי לצמצם את ירידת המתח והלחץ התרמי. יש תמיד לוודא שהקוטר שנבחר תואם הן את טווח האישורים של הציוד הסופי והן את התקנות החשמליות המקומיות, במיוחד כאשר מדובר בטעינה מתמשכת, בטמפרטורת הסביבה או בגורמים הקשורים לקיבוץ כבלים. בחירת קוטר מחושבת מבטיחה העברת ספק כוח אמינה ותואמת לתקנות, תוך שמירה על שולי הבטיחות לאורך כל מחזור החיים הפעילתי.

שאלות נפוצות

ש: מהו הקוטר הסטנדרטי לכבלים חשמליים מסוג C13?

ת: הקוטר הסטנדרטי לכבלים חשמליים מסוג C13 הוא בדרך כלל 16 AWG או 1.0 מילימטר רבוע, אך לעיתים קרובות משמש גם 18 AWG או 0.75 מילימטר רבוע ליישומים עם זרם נמוך יותר.

ש: מדוע כדאי לבחור קוטר מותאם אישית לכבלים חשמליים מסוג C13?

ת: חיבורים מותאמים של כבלים, כגון 14 AWG או 2.0 מילימטר רבוע, נבחרים ליישומים עם עומס גבוה או אורך כבל ארוך, כאשר הפחתת ירידת המתח ובטיחת פיזור החום הן קריטיות.

ש: מהי ירידת מתח, ואיך היא משפיעה על בחירת כבלי חשמל?

ת: ירידת מתח מתייחסת להפחתת המתח לאורך אורך הכבל עקב התנגדות חשמלית. ירידת מתח מופרזת עלולה לגרום לעצירה של הציוד או לאי-יציבות בו, ולכן כבלי חיבור בעלי קוטר גדול יותר נדרשים עבור אורכים ארוכים או ציוד בעל הספק גבוה.

ש: האם ערכות כבלי חשמל מסוג C13 יכולים לתמוך בזרם העולה על 10 אמפר?

ת: למרות שתקן IEC 60320 מגביל את מחבר ה-C13 ל-10 אמפר, ערכות המשתמשות במוליכים בגודל 14 AWG ובבדיקות מתאימות יכולות להיות מאושרות ל-15 אמפר בتكوينים מסוימים.

ש: אילו אישורים חלים על כבלי חשמל מסוג C13?

ת: אישורים כגון UL לצפון אמריקה, CE לאירופה ו-CCC לסין מבטיחים התאמה לתקנים האזוריים לבטיחות, במיוחד עבור תצורות שאינן סטנדרטיות.
