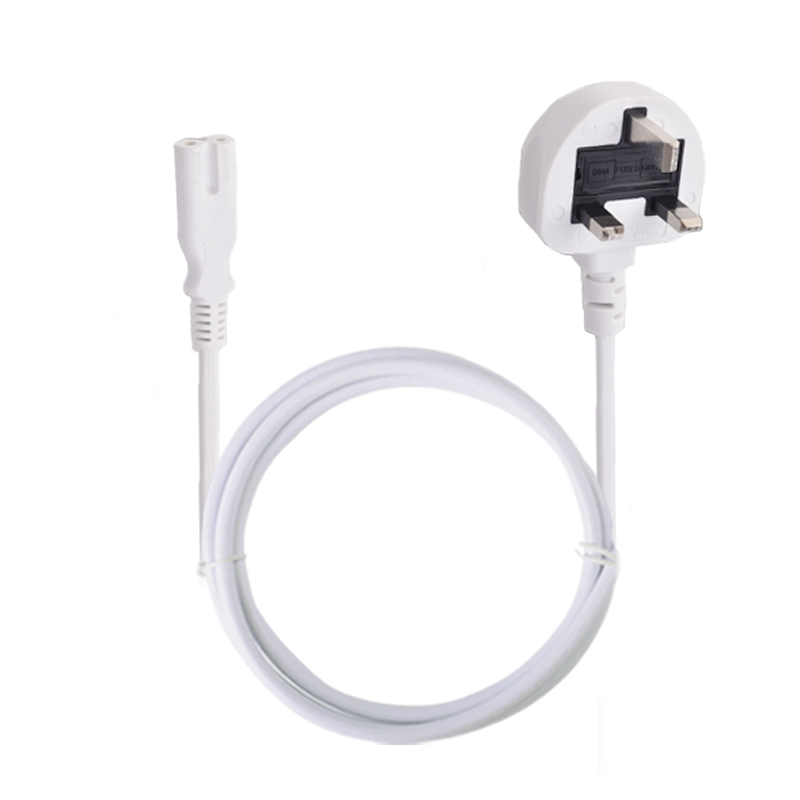

האם ניתן להתאים כבל חשמל של טיאנטאי לתקנים שונים של שקעים לאומיים?

עיצוב מודולרי: קלט לפי הסטנדרט IEC 60320 ועוד פקק מותאם לאזור

יתרון טכני מרכזי בייצור חוטים חשמליים מותאמים לפי אינטרס עבור שווקים עולמיים טמון בזוגת כניסה של מכשיר IEC 60320 סטנדרטי, בדרך כלל C13 או C19, עם מנעול ספציפי לאזור. ארכיטקטורה מודולרית זו מפרקת את ממשק הצד של המכשיר מהחיבור הצד של הקיר, ומאפשרת ליצרנים להחליף את קצוות הפתיל מבלי לתכנן מחדש את הציוד. משפחת IEC 60320 מספקת ממשק פולרי, ללא מתח ותדירות, בעוד סוף התקע עונה על דרישות מכניות, קרקעיות ובטיחות מקומיות, כגון סוג F Schuko לגרמניה או סוג G BS 1363 עבור בריטניה. על ידי סטנדרטיזציה על כניסה אחת, חברות מפשטות מלאי, להפחית את עלויות הכלים, ולהבטיח אישור מלא ברמת הרכבה, להימנע מהימון באדפטרים לא מוסמכים שמסכמים בטיחות ונימוס.

יצרן מכשירים רפואיים מוביל השיג בהצלחה חוטים חשמל דו-סוף באמצעות כניסה IEC 60320 C13 משותפת עם פתח מסוג F או סוג G. עבור גרסת טיפוס F, הנדסה התמקדה בקליפים חזקים לחיצוני קרקע ובינור חוט מדויק כדי להפעיל מקומות יורו מובקעים, בעוד שהגרסה של טיפוס G שילבה מחיצה מוסמכת של 13 אמפר BS 1362 והצביעה באופן קפד שני הגרסאות השתמשו במלאי כבלים זהה ובכלי עיצוב מופרז משותף, תוך שמירה על יעילות הייצור. כל חבל עבר אישור של עוצמת דיאלקטריקה מלאה ושיעוד בדיקת חוט לפי תקנות חלות, אשר מאשרת את התאימות כעיבוד שלם. הפתרון ביטל את האדפטרים המותקנים בשטח, הפחית את שיעורי החזרה הקשורים למחיקת קרקע לא נכונה או כשל בביטול, והאיץ את הלוגיסטיקה לייצוא, מה שמדגים כי אישיתות ברמת OEM היא הן חזקה מבחינה טכנית והן נרחבת מבחי

תנאי התאם רגולטורי והסמכה לייצוא חוטים חשמל מותאמים אישית

גישה לשוק של חוטים חשמל מותאמים אישית תלויה בתעודות ספציפיות לאזור, שכל אחת מהן מייצגת מדד בטיחות ביצועים שלטוח. סימנים מרכזיים כוללים:

• תעודת אישור UL עבור צפון אמריקה, המכסה בטיחות חשמלית תחת UL 60950-1 ושיתוף אלקטרומגנטי באמצעות תקנות הוועדה הפדרלית לתקשורת;

• סימון CE עבור אזור הכלכלה האירופי, ההסמכה על התאם לדירקטטיבת מתח נמוך ולדירקטטיבת התאמה אלקטרומגנטית, עם אישור ENEC מקובל באופן נרחב עבור קבוצות כבלים כאלטרנטיבה ברמה גבוהה יותר;

• תעודת ה-PSE עבור יפן, שבה חוטי חשמל נכללים בקטגוריה של מכשירי חשמל ספציפיים של יפן, המחייבים רישום של משרד הכלכלה, הסחר והתעשייה, סימון עם סימן יהלום, ודו"חות בדיקות בבעלות היבואן;

• סימון RCM עבור אוסטרליה וניו זילנד, עם תעודה לפי AS/NZS 3112 עבור פקקים ו-AS/NZS 60320-1 עבור דליקים, עם גלישה מלאה על כל רכיבי הכבלים, המחברים והפקקים.

כולם דורשים הצהרות תאימות מתועדות, קבצי טכניקה וגישה מיידית לדוחות בדיקות. חוסר או אי-שלמות של תיעוד גורם לסריקת המכס ומעלים את הסיכון של ייבואנים לטענות על אחריות למוצר.

שיטה מדורגת לבדיקות מקסימה את היעילות ללא פגיעה בתאימות. כניסת IEC 60320 מאושרת פעם אחת לפי התקן IEC 60320-1 במבחנים של חוזק דיאלקטרי, עליית טמפרטורה ויציבות מכנית, ולאחר מכן מצויה בזוג עם מבחני ספיגות ספציפיים לסוג החיבור, בהתאם לתקנים האזוריים – למשל, שימור מכני לפי BS 1363-1 לסוג G או רציפות חיבור אדמה לפי VDE 0620-1 לסוג F. בכך נמנעת בדיקה כפולה של הכניסה בשווקים השונים, ונתמכת איחוד התיעוד, כך שדוח בסיסי אחד יכול לתמוך במספר תצורות חיבור. יצרניות ציוד מקוריות מובילות משתמשות באסטרטגיה זו כדי לקצר את זמן השיווק, לצמצם את עמלות הסוכנויות עד 40 אחוז, ולחתוך את זמני האישור בחצי, תוך שמירה על הכנה מלאה לאudit.

סטנדרטים אזוריים מרכזיים של פתח חשמל והשלכותיהם על עיצוב חוט החשמל

התאמה אישית של חוט חשמל דורשת התאמה מדויקת בקצה הפתח, הכוללת לא רק צורה של סיכה, אלא גם שיטת קרקע, לוגיקה של מיזוג, והתחברות מכנית.

• סוג F של שוקו משתמש בציצים עגולים סימטריים בגודל 4.8 מ"מ ומשתמך על קליפים מתכות מקולקלות לקרקע, מערכת לא קוטבית הדורשת הקלה גמישה על מתח ומחזקת חבל עקבית כדי למנוע התלבושות הנגרמות על ידי סיבוב.

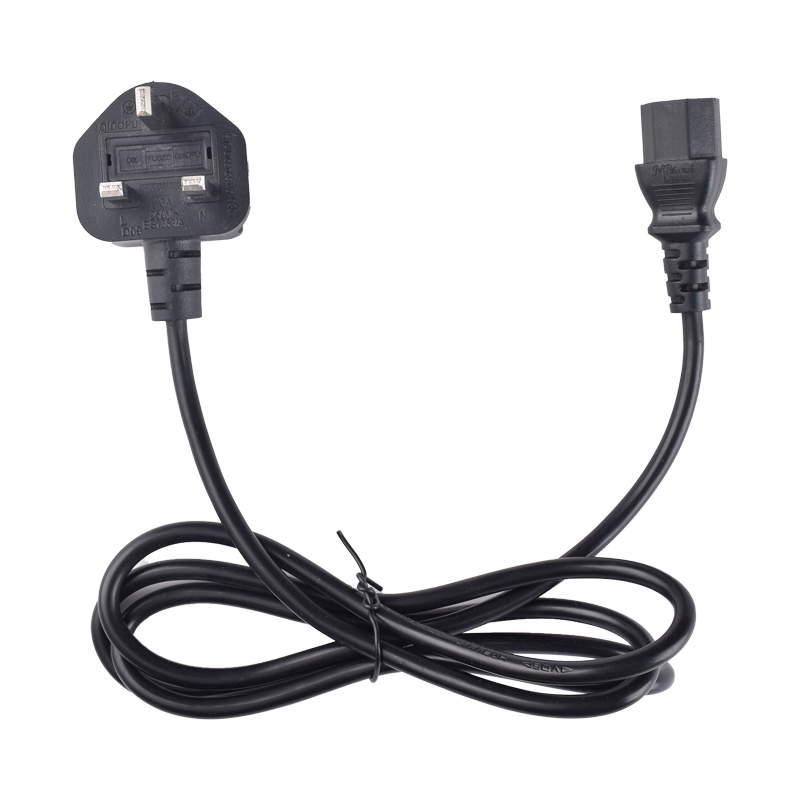

• סוג G UK מחייב קוטבנות באמצעות שלושה סיכות משולשות, עם סיכה עבה של אדמה וסיכות צרות ונטרליות, ומדרש סיכה BS 1362 של 13 אמפרות מובנית בתוך גוף התקע, המחייבת עיצוב חלל פנימי, סידור מחזיק הסיכה, וגודל מוליך מותאם ל

• AS/NZS 3112 משתמש בשני פינים שטוחים ומעוגנים של פאזה וניוטרל, ופין אדמה אנכי ארוך יותר, מה שמבטיח שהארקה תתחבר ראשונה ותנתק אחרונה. הגאומטריה המשופעת מספקת נעילה מכנית, מפחיתה את הסיכון להינתקות ודורשת סיבובים מדויקים של תבניות ועובי בידוד כדי לשרוד כוחות הכנסה חוזרים.

ההבדלים האלה משפיעים ישירות על בחירת קוטר המוליכים, דרגת הבידוד, קשיחות הכיסוי החיצוני והשיטות להרכבה, מה שהופך את ההנדסה המותאמת לסוג הקצה לא רק רצויה אלא הכרחית.

מתאמים אוניברסליים מוסיפים ממשקים לא נחוצים, כולל חיבורים רופפים, התנגדות מוספת ונקודות חום, שפוגעים בבטיחות, באימונים ובתאימות לתקנות. לעומת זאת, כבל חשמל מותאם אישית על ידי יצרן המקור (OEM) מעוצב כמערכת מאוחדת, מתואם לפרופיל העומס של המכשיר, מדורג עבור המתח והתדר של השוק היעד, ומבוסס על סטנדרטים מקומיים לחיבורי חשמל. זה מבטל את נפילת המתח, מבטיח גודל מוליך תקין לצורך זרימה מתמדת של זרם, ומאחד אלמנטים קריטיים לבטיחות — פיסות הגנה כאשר יש צורך, מסלולי קרקע בעלי התנגדות נמוכה, ותומכות מאושרות נגד מתח — בתוך הסידור עצמו. בניגוד למתאמים כלליים, שנדיר מאוד שיקבלו אישורים כמו UL, CE, PSE או RCM, כבל ה-OEM עובר אימות מערכת מלא כחלק מהקובץ האישור של המכשיר. האינטגרציה הזו מפשטת את התאימות, מפחיתה תקלות בשטח הנובעות מחיבורים לקויים או מחממות יתר, ומספקת פתרון צפוף, עמיד וקל לשימוש. לקונים מסחריים, זה אומר עלות כוללת נמוכה יותר בעלות הבעלות, פחות הפניות לתמיכה טכנית, ותיאום חזק יותר עם הציפיות לבטיחות של הלקוח הסופי, מה שמוכיח שהתאמה מותאמת במיוחד היא הבסיס לאינטגריות גלובלית של המוצר.

שאלות נפוצות

1. מהו הסטנדרט IEC 60320? הסטנדרט IEC 60320 הוא סדרת סטנדרטים בינלאומיים המגדירים את הדרישות למתחנים למכשירים, כגון כניסות ויציאות, המשמשים בדרך כלל באלקטרוניקה כדי להבטיח תאימות ובטיחות.

2. למה חשוב תכנון מודולרי של כבל הזנה? תכנון מודולרי מאפשר לייצרנים לשלב כניסה סטנדרטית כמו IEC 60320 עם פלגים ייחודיים לאזורים מסוימים, ובכך מקטין את מורכבות הייצור ומבטיח התאמה לסטנדרטים המקומיים בלי צורך בעיצוב מחדש של כל מערכת הכבל.

3. איך כבלים מותאמים אישית זוכים לגישה לשוק הבינלאומי? כבלים מותאמים אישית חייבים לעמוד באישורים איזוריים מסוימים, כגון UL לצפון אמריקה, CE לאירופה ו-PSE ליפן. התאמה לסטנדרטים אלה המנוהלים מבטיחה גישה חוקית, בטוחה ויעילה לשוק הבינלאומי.

4. איך מתאימים את החיבורים השונים, כמו סוג F וסוג G, בחוטים מותאמים אישית? לכל סוג חיבור יש צורך בהנדסה ספציפית כדי לעמוד בתקנים הטכניים ובתקני הבטיחות שלו, כגון מנגנוני גראונדינג, שילוב פיוזים או גאומטריה של המגעים, כדי להבטיח שהם בטוחים ותפקודיים באזורים היעדים שלהם.

5. למה חוטי כוח של יצרן המקורי טובים יותר מאדaptors אוניברסליים? חוטי היצרן המקורי מעוצבים כדי לעמוד בתקנים המדויקים לבטיחות וביצועים למכשירים ולשווקים מסוימים, מה שמוריד את הסיכונים ואת אי-היעילות הקשורים באדaptors אוניברסליים, אשר לעתים קרובות אינם עונדים את אישורי האישור הנדרשים.
