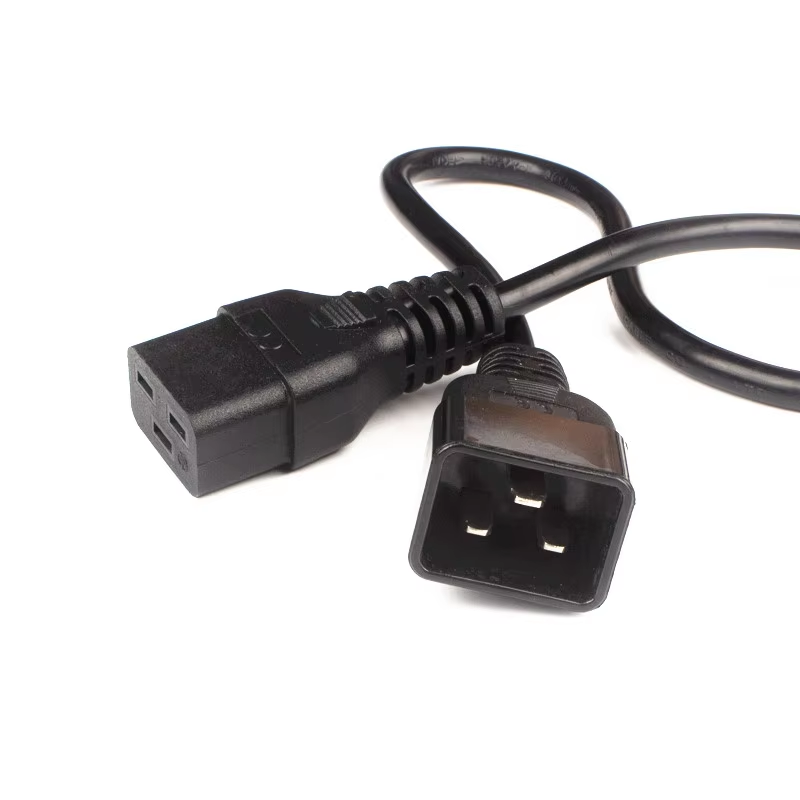

Varför anpassning är avgörande för PDU-specifika C19- och C20-kablar.
C19/C20-kontakter och PDU-lastprofiler enligt IEC 60320.
IEC 60320 ställer vissa driftbegränsningar på C19- och C20-kontakter, nämligen en kontinuerlig ström på 16 A, en maximal spänning på 250 V samt termiska gränser som är utformade för en konsekvent hög effekttäthet. Om ledarkapaciteten hos en kabel är lägre än en PDU:s maximala effektdragning (en vanlig förekomst i rack med en effektklass över 10 kW) visar termografi att ledarna kan uppnå temperaturer som överstiger 40 % av deras säkra driftgräns. Denna situation accelererar isolationsbrott och ökar risken för ljusbåge med 22 %, enligt resultaten från en el säkerhetsinspektion. Anpassning gör det möjligt för oss att anpassa ledarstorlek (vanligtvis 12–10 AWG), dielektriskt material och terminering till de faktiska begränsningarna, såsom luftflödet i miljön eller de omgivande förhållandena, samt den dynamiska lastprofilen.
Betydelsen av effektivitet hos C19- och C20-kontakter i högtäta PDUs och bristerna med standardkablar
I högdensitetskonfigurationer multipliceras även en liten mängd ineffektivitet. En minskning av spänningen med bara 3 % kan leda till att en server stängs av i ett 48 V-system. Standardkablar på 5 m kan orsaka en effektförlust på upp till 8 % i ett 16 A-system. Detta är nästan fyra gånger större förlust än den under 2 % som uppnås med kablar som är utformade med rätt ledarstorlek. Standardkablar har också mantlar som inte tål 45 °C under längre perioder och som går sönder efter 300 % av den angivna livscykeln i en hyperskalig miljö. Å andra sidan är funktioner som kablar med staplade kontakter – vilka ger en 60 % lägre luftflödesbegränsning i konstruktionen – samt färgkodad mantel som minskar installationsfel med 75 %, funktioner som inte kan läggas till efteråt i standardlager.
Viktiga anpassningsparametrar för Tiantai PDU-strömkablar från C19 till C20
Längd, ledarstorlek (AWG), mantelklassning – faktorer och balansen mellan säkerhet, spänningsfall och miljö
Mätningen av sladden måste vara korrekt. Den får varken vara för lång (vilket medför risk för att snubbla och störning av luftflödet) eller för kort (vilket orsakar spänning på anslutningarna). En otillräcklig ledare (till exempel att använda 14 AWG där 12 AWG krävs för 20 A) överträder de termiska gränsvärdena enligt IEC 60320 och kan leda till överhettning. Den bästa ledaren väljs för att säkerställa en spänningsfall på mindre än eller lika med 3 %. Det finns material som t.ex. termoset gummi, vars mantlar stödjer drift vid temperaturer över 90 °C, medan PVC-fria mantlar uppfyller kraven i RoHS och REACH utan att kompromissa med flexibilitet eller brandmotstånd.
Parameterns inverkan på efterlevnad – överväganden
Ledarstorlek – Strömbelastning, värmeavledning – UL/CSA-strömbelastningstabeller
Mantelmaterial – Flexibilitet, kemisk motstånd – IEC 60332-brännprov
Längd – Spänningsfall, luftflödeshindring, NEC-artikel 400-avståndskrav
Låsbara kontakter, färgkodning och hybridkonstruktioner (t.ex. C19-till-C20 med integrerad säkring eller EMI-skydd)
I miljöer där utrustning utsätts för vibrationer förhindrar låsbara IEC 60320-kontakter oavsiktlig frånkoppling från rack och ger därmed en avgörande pålitlighetsfaktor under underhåll eller vid jordbävningar. Färgkodade mantlar (t.ex. röd för kritiska laster och blå för matning från UPS) används för att snabba upp underhållet och minska risken för fel. Därför innehåller C19-till-C20-kablar med integrerad säkring eller EMI/RFI-skydd integrerade säkringar som ger skydd mot överström på grennivå samt bevarar integriteten hos den kombinerade ström- och fiberoptiska skärmen i en applikation.
Process för att skapa validerade C19/C20-kablar utifrån PDU-tillverkares specifikationer enligt Tiantais OEM-samarbete
Innan påbörjandet av något projekt granskar Tiantai noggrant OEM:s PDU-specifikationer tillsammans med IEC 60320:s termiska och amperemässiga gränsvärden. Detta gör att Tiantai kan fastställa om applikationen kräver stöd för 16 A hyperskala-rack eller 20 A högdensitetsrack samt kontrollera om spänningsfallet ligger inom de gränser som anges i IEEE 1632. Materialvalidering ingår i prototypstadiet. Valet mellan 10 AWG- och 12 AWG-ledning bestäms av avståndet till racken och lastprofilen. En halogentät ledningsmantel utsätts för UL 1685-standard för vertikal kabelbrandutbredning. För datacenter av nivå III levereras efterbrännarekontakter och/eller EMI-skydd på begäran. Alla konfigurationer genomgår en 100 % dielektrisk hållighetstestning vid 3,5 kV. Vid den slutliga valideringen belastas kontakterna till 110 % av deras angivna märkvärde. Denna inline-impedanskontroll syftar till att säkerställa att kontakterna inte överstiger 70 °C, även i en omgivningstemperatur på 45 °C (113 °F). På grund av denna process uppnådde Tiantai en minskning av felfrekvensen i fält med 63 % jämfört med konkurrenterna under sitt första år av hyperskala-tillverkning.
Lyckad distribution: Anpassade Tiantai C19- och C20-PDU-kablar i ett datacenter av nivå 3
Ett datacenter av nivå 3 som erbjuder 99,982 % drifttid upplevde flera termiska händelser vid användning av standard C19/C20-serverrackkablar, även under underhåll. Kablarna blev instabila, vilket ledde till förlust av N+1-redundans och förhindrade att de redundanta kylsystemen kunde tas i drift. Datacentret av nivå 3 engagerade Tiantai, och vi kunde leverera en anpassad lösning med kopparkablar i dimension 10 AWG och mantlar godkända för 90 °C. Denna lösning minskade spänningsfallet vid 16 A till under 18 % och inkluderade låskontakter för att säkerställa att kablarna inte kunde kopplas från på ett ensidigt sätt under underhåll. Konfigurationen uppfyllde kraven för nivå III-datacenter att hålla den oplanerade årliga driftstoppstiden under 1,6 timme. Efter installationen av de anpassade kablarna registrerades inga termiska händelser under underhållsfönstren under de följande sex månaderna.
Vanliga frågor
Vad är syftet med att anpassa PDU-specifika C19- och C20-kablar?
Anpassade kablar C19 och C20 balanserar strömstyrka, spänning och termiska gränser för att minska risken för överhettning, spänningsfall och utrustningsfel.
Vad bör du ta hänsyn till vid utformning av PDU-kablar?
Utformning av PDU-kablar kräver noggrann optimering av längd, tvärsnitt (AWG) och mantelmaterial för att uppnå bästa möjliga efterlevnad och jämn drift.
Hur möter Tiantai utmaningen med högtdensitetsinstallationer för sina PDU-kablar?
Djupgående analys och prototypframställning av OEM-specifikationer, tillsammans med flera omgångar av termisk och hållbarhetstestning, hjälper till att möta utmaningen med högtdensitetsinstallationer.
Vilken ytterligare skyddsfunktion erbjuder låskontakter och hybridkonstruktioner?
Låskontakter ger skydd mot oavsiktlig frånkoppling, och hybridkonstruktioner använder EMC-skydd och integrerade säkringar för att ge ytterligare skydd.
Vilken påverkan kan anpassade kablar ha på datacenter av nivå III?
Anpassade kablar har visat sig lösa termiska problem och spänningsfall samtidigt som de minimerar underhållsrisken och förbättrar datacenterns efterlevnad av Tier III.
